LABORATORIO #6

DESCRIPCIÓN:

En este laboratorio se realizara el control de un led RGB por medio de ARDUINO al igual que el laboratorio # 5, con la diferencia en que se creara una interfaz gráfica para reemplazar los potenciometros .

Para esta  practica el procedimiento es controlar la intensidad de cada uno de los colores primarios ( rojo, verde y azul) para generar diferentes combinaciones de colores. Ahora la intensidad de cada color se define por medio de una interfaz gráfica de usuario, capaz de controlar el led reemplazando a los potenciometros.

NOTA: Los pines de salida hacia el led RGB tienen que ser pines PWM, ya que el valor de salida para controlar los leds también es análogo. El valor máximo de intensidad para las salidas pwm es de 255 (8 bits).

MATERIALES:

Los materiales a usar para este laboratorio son los siguientes:

• 3 --- resistencias de 330 ohmios
• 1 --- plataforma arduino uno R3
• 1 --- protoboard
• 1 --- led RGB 5mm
• Cable (conexiones)

DIAGRAMAS:

Protoboard:

Esquematico:

FOTOGRAFÍAS DEL PROCESO DE MONTAJE:

PASO 1:

• Disponer de todos los materiales para poner en practica el laboratorio.

PASO 2:

• Realizar el montaje en la protoboard de las resistencias de 330 ohmios y de el led RGB de 5mm.

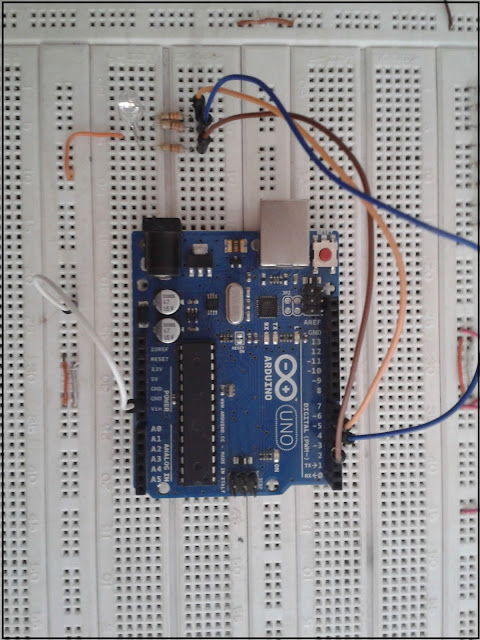

PASO 3:

• Conectar el arduino con el led RGB y los potenciometros.
• Conectar las salidas PWM (3 (rojo), 5 (verde), 6 (azul)) del arduino, a los pines del led RGB mediante unas resistencias de 330 ohmios.

PASO 4:

• Realizar la interfaz gráfica de usuario en processing, desde ahí se podrá controlar la intensidad de cada color de el led RGB.

• En esta imagen se puede ver como quedo la interfaz despues de realizar el codigo en processing, de manera que es mucho mas facil intercambiar los potenciometros (hardware), por los potenciometros de la interfaz (software), lo que beneficiaria para un proyecto en costos.

INTERFAZ GRÁFICA

CÓDIGO ARDUINO:

CÓDIGO PROCESSING:

VÍDEO DEL FUNCIONAMIENTO:
